Rel LED magnet: daripada susunan kepada pesanan lengkap

Selesaikan laluan rel serta akses bekalan kuasa sebelum siling disiapkan. Keupayaan mengubah lokasi modul di rumah atau kedai kemudian bergantung pada padanan semua komponen dengan siri betul. Selain lebar kelihatan, semak beban, sesentuh, voltan, kawalan serta penetapan. Panduan ini membantu menyediakan pesanan lengkap dengan membezakan contoh dimensi katalog daripada syarat sebenar siri tertentu.

Jika susunan pejabat, kedai atau ruang pameran akan berubah, pertimbangkan fleksibiliti rel magnet. Dalam aplikasi komersial, keupayaan menyesuaikan taburan cahaya serta kedudukan modul mungkin penting.

Untuk merancang pemasangan serta penyelenggaraan, teliti cara operasi dan komponen sistem. Pilih setiap komponen menggunakan dokumen keserasian.

Bagaimanakah pencahayaan rel magnet berfungsi?

Semak julat elektrik serta keserasian seluruh sistem. Bekalan kuasa dalam sumber mempunyai masukan AC 110–220 V dan keluaran DC 48 V. Pencahayaan rel magnet menggunakan sesentuh profil untuk membekalkan modul; magnet serta komponen penahan khusus siri mengekalkannya pada tempatnya.

Sambungan serasi boleh membentuk laluan L, U atau segi empat. Jangan memindahkan atau mengeluarkan lampu bertenaga melainkan dibenarkan pengilang secara jelas. Seperti sesetengah contoh lampu sorot rel LED , ubah kedudukan modul hanya dalam siri serasi sama melalui prosedur ditetapkan.

Dimensi sistem rel magnet

Teliti dimensi luar lengkap, penetapan serta modul dibenarkan, bukan ketinggian tersedia sahaja. Lebar 15, 20 dan 35 mm mentakrifkan keluarga contoh. Nilai 1, 2 dan 3 m ialah panjang bekalan dalam dokumen sumber.

Apakah komponen sistem rel magnet?

Tentukan fungsi setiap komponen sebelum pesanan. Kawalan, bekalan kuasa, aksesori, lampu serta rel perlu membentuk satu sistem serasi.

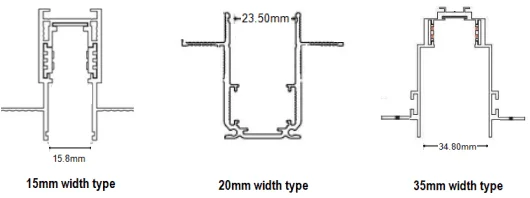

Rel magnet

• M15, M20 dan M35 mewakili tiga contoh lebar. Modul perlu tergolong dalam siri serasi. Lebar sama sahaja tidak menjamin kesesuaian fizikal, sentuhan elektrik serta pegangan.

Jenis nominal 15 mmJenis nominal 20 mmJenis nominal 35 mm

• Pilihan pemasangan dibenarkan siri mungkin merangkumi terbenam, gantung atau pemasangan permukaan . Sahkan aksesori diperlukan.

4 dalam 11000 / 1500 / 2000 / 3000 mm1566324

Tatal imej secara mendatar untuk melihat butiran.

Jenis lampu rel magnet

Jadual menunjukkan contoh modul gantung, boleh laras arah, berkekisi dan linear. Sebelum menambah atau memindahkan, semak keserasian sistem serta prosedur kerja.

Jenis produk	Dimensi	Kuasa	Keberkesanan cahaya (lm/W)	Sudut pancaran	Aplikasi
Modul magnet: lampu sorot berkekisi	100mm,200mm 300mm,400mm	6W 12W 18W 24W 30W	90lm/W	24°	Pencahayaan aksen
Lampu sorot magnet boleh lipat	110mm, 220mm	6W 12W	90lm/W	24°	Pencahayaan aksen
Modul magnet: lampu linear	300mm, 600mm, 900mm	10W 20W 30W	100lm/W	120°	pencahayaan umum
Lampu sorot rel magnet	D50mm, D60mm	10W 15W 20W	90lm/W	24°	Pencahayaan aksen
Lampu gantung magnet	D30mm*H300mm	5W	90lm/W	24°	Pencahayaan aksen

Untuk bentuk berbeza, semak ketersediaan serta keserasian modul sfera atau silinder.

Aksesori

Muktamadkan pesanan selepas meneliti arahan pemasangan serta keserasian siri. Senarai aksesori mungkin mengandungi komponen belokan, sambungan, masukan bekalan serta bekalan kuasa bersepadu atau luaran.

Penerangan dan teks imej

• Penjuru mendatar
• Penjuru menegak
• Penyambung L
• Bekalan kuasa bersepadu
• Penyambung lurus I
• Pemacu luaran

Bagaimanakah sistem rel magnet dipilih?

Pilih siri dengan model boleh dikenal pasti, alat ganti tersedia serta keserasian profil, lampu dan aksesori berdokumen. Lebar sama atau rupa serupa tidak membuktikan komponen jenama berbeza boleh digunakan bersama.

Susun pilihan kepada lima keputusan: laluan, profil, modul cahaya, aksesori serta bekalan kuasa. Bandingkan setiap langkah dengan dimensi dan fungsi diperlukan.

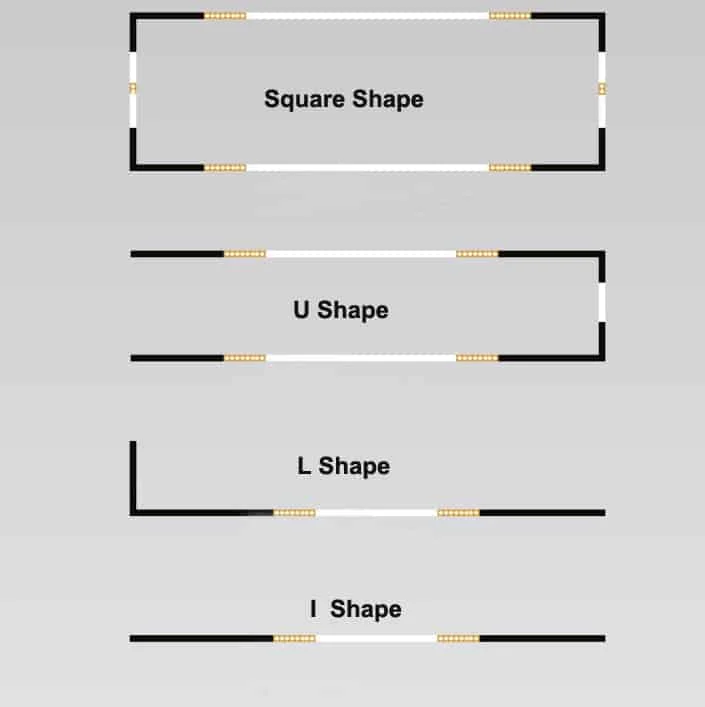

Langkah 1: Tentukan laluan rel dalam ruang

Sesuaikan pelan dengan permukaan diterangi. Sumber memberikan contoh segi empat, garis selari, bentuk I serta L; lukisan turut menunjukkan susunan U.

Laluan tertutup segi empat tepatBentuk UBentuk LBentuk I

Laluan segi empat boleh mengelilingi kawasan aktiviti pejabat atau ruang tamu.

Susunan U boleh dipertimbangkan untuk membawa cahaya ke beberapa sisi ruang.

Laluan L boleh mengikuti belokan koridor atau mentakrifkan sebahagian bilik.

Susunan I boleh dirancang untuk pencahayaan sepanjang garis lurus.

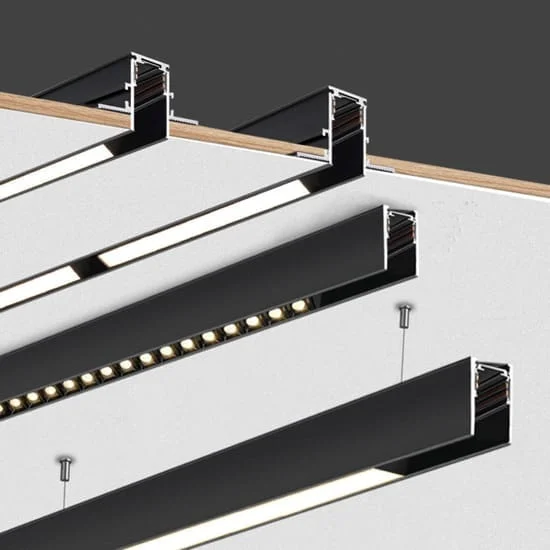

Langkah 2. Pilih profil rel magnet sesuai

Sebelum memilih antara empat kaedah pemasangan disenaraikan, sahkan kaedah dibenarkan siri berdokumen.

1. Rel terbenam: rancang bukaan serta titik penetapan bersama struktur siling.
2. Rel tanpa bingkai: disepadukan dengan kemasan siling melalui sistem pengilang. Sahkan urutan kerja serta sokongan struktur.
3. Rel permukaan atau gantung: jika tiada ruang terbenam, gunakan kit serasi serta sambungan sesuai.

Semak kedalaman terbenam serta ruang pemasangan. Nilai 5–7 cm hanyalah contoh sesetengah pemasangan. Nama “empat dalam satu” tidak membenarkan kaedah pemasangan tanpa dokumen.

Langkah 3. Pilih lampu LED magnet

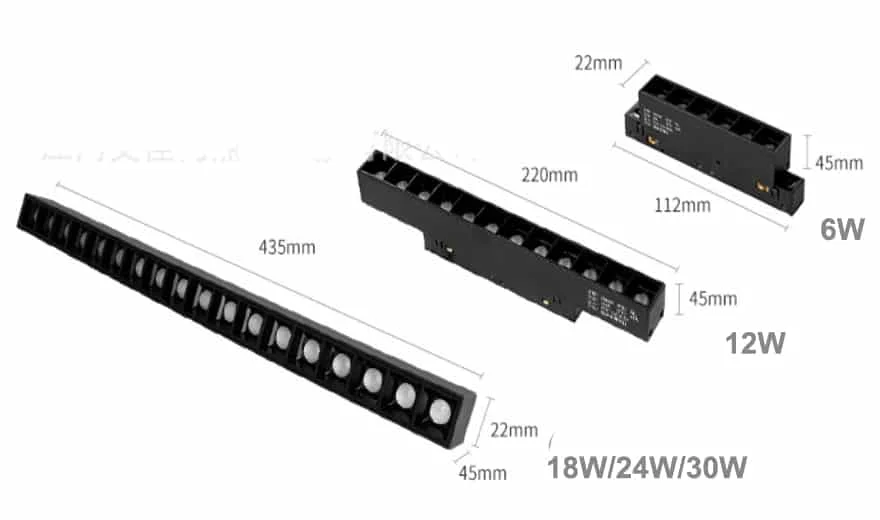

lampu sorot linear magnet

Data teknikal model ditunjukkan

Model	HOYUWO-MLL-6WGS	HOYUWO-MLL-12WGS	HOYUWO-MLL-18WGS	HOYUWO-MLL-24WGS	HOYUWO-MLL-30WGS
Kuasa	6W	12W	18W	24W	30W
Dimensi (mm)	112*22*45	220*22*45	328*22*45	435*22*45	543*22*45mm

Sahkan pemalapan, SDCM<5, 90 lm/W, CRI80 serta optik 24° pada produk dihantar. Minta ukuran dan keadaan ujian untuk 50,000 jam. AC 110/220 V mungkin menerangkan masukan bekalan kuasa atau varian lain; ia tidak membenarkan modul 48 V disambung terus ke sesalur. Untuk versi ini, semak padanan DC 48 V pada bekalan kuasa serta lampu. Model dan dimensi jadual ialah contoh produk asal.

Teliti keluarga produk melalui pautan berikut: Butiran lain.

Langkah 4. Pilih aksesori

Selepas laluan ditentukan, senaraikan penyambung, sambungan serta masukan bekalan dibenarkan siri.

123

Langkah 5. Pilih bekalan kuasa

Bandingkan dua konfigurasi bekalan berikut:

• Bekalan kuasa 48 V bersepadu: 100 dan 200 W hanyalah contoh. Semak keserasian siri, suhu, akses serta had beban. Maklumat berkaitan: THD.
• Bekalan kuasa luaran: model 100, 200 dan 350 W menunjukkan kemungkinan lain. Lokasi di luar rel sahaja tidak memberikan mutu lebih tinggi. Nilai THD juga perlu diteliti bersama keadaan ujian.
• Letakkan bekalan kuasa di lokasi dibenarkan manual, boleh dicapai dan mempunyai pengudaraan diperlukan. Lubang udara penyaman udara tidak boleh dianggap lokasi pemasangan sesuai tanpa mengesahkan keadaan persekitaran serta penetapan.

Pemacu luaranPenyesuai bekalanatau

Pemasangan lampu rel magnet

Semak keserasian, kesinambungan serta penetapan sebelum memasukkan modul. Serahkan pemasangan bekalan kuasa dan rel kepada personel kompeten dengan bekalan diputuskan serta mengikut manual. Walaupun modul boleh ditanggalkan, pegangan magnet tidak menghapuskan keperluan pendawaian dan semakan elektrik.

Bandingkan empat kaedah pemasangan sistem pencahayaan magnet berikut:

• Pemasangan terbenam dirancang bersama pembinaan siling.
• Pemasangan permukaan menggunakan penetapan sesuai dengan permukaan sokongan.
• Pemasangan gantung mengikut kit serta ketinggian ditetapkan.
• Pemasangan tanpa bingkai menggunakan komponen penyepaduan serta urutan kerja siri.

Minta arahan siri untuk kaedah pemasangan dipilih.

Rancang akses bekalan kuasa sebelum siling ditutup

Tandakan bekalan kuasa dalam pelan dan sahkan cara mengeluarkannya untuk semakan atau penggantian. Selesaikan akses bersama penutup, perabot serta kemasan permukaan. Laluan yang kelihatan kemas perlu membolehkan penyelenggaraan elektronik tanpa penanggalan tidak dirancang.

Di manakah lampu LED magnet digunakan?

Di rumah, cahaya aksen serta umum boleh dirancang bersama untuk ruang tamu, bilik tidur, dapur atau ruang makan.

Di kedai serta pejabat, boleh digunakan bersama: Panel LED dan downlight. Tetapkan setiap penyelesaian kepada tugas pencahayaan sesuai bagi zon.

Padankan bahagian rel dengan modul, sambungan, masukan bekalan serta tugas cahayanya. Inventori memudahkan pencarian aksesori belum lengkap dan semakan komponen yang boleh dipindahkan apabila susunan berubah. Setiap kerja perlu kekal dalam had siri.

Masalah lazim semasa membeli rel magnet untuk projek

Rel dan modul tidak serasi

Jangan bergantung pada rupa modul serta profil. Pengilang mungkin menggunakan jarak, sesentuh tembaga dan reka bentuk klip berbeza. Aksesori tidak muat atau gagal menghasilkan sentuhan elektrik betul mungkin berpunca daripada perbezaan ini.

Susut voltan dan operasi tidak stabil

Walaupun kedua-dua sistem bertanda DC 48 V, semak had beban serta panjang. Susut voltan boleh mengurangkan cahaya di hujung talian; bekalan kuasa tidak mencukupi atau salah digunakan boleh menyebabkan operasi tidak stabil. Kapasiti kuasa nominal lebih tinggi sahaja tidak membuktikan beban lampau.

Bahan rel dan sesentuh

Jika reka bentuk, penyelenggaraan atau pemasangan tidak sesuai, masalah berikut mungkin berlaku:

• Perubahan bentuk profil atau komponen penetapan.
• Pengoksidaan atau sentuhan elektrik salah.
• Kemungkinan arka elektrik serta pemanasan berlebihan setempat.

Kerosakan ini boleh menjejaskan kebolehpercayaan serta keselamatan seluruh sistem.

Mutu cahaya tidak mencukupi

Semak perbezaan suhu warna kelihatan antara modul juga. Bandingkan pengisytiharan seperti Ra90 dengan ujian serta dokumen teknikal model; jangan menerimanya melalui nama komersial sahaja.

Jika ada kawasan gelap, taburan tidak sekata atau silau, nilai semula projek. Optik tidak sesuai boleh menyebabkan masalah ini.

Masalah struktur dan pemasangan

• Sambungan tidak sejajar yang menjejaskan rupa.
• Klip longgar yang boleh menimbulkan risiko keselamatan atau terlalu ketat sehingga menyukarkan penyelenggaraan.
• Retakan atau ketidakjajaran akibat penyelarasan siling tidak mencukupi.

Perancangan tidak mencukupi atau sambungan salah boleh merosakkan seluruh sistem; jangan menumpukan satu modul sahaja.

Penyelenggaraan dan kebolehpercayaan jangka panjang

Tanda tambahan berikut mungkin muncul kemudian:

• Kerlipan atau dengungan akibat masalah bekalan, pemacu atau kawalan.
• Kehilangan pegangan atau kemerosotan komponen penetapan.
• Cahaya terputus-putus akibat pengoksidaan tembaga.

Sertakan kerja penyelenggaraan tambahan yang mungkin diperlukan dalam penilaian keseluruhan.

Dokumen pematuhan dan sokongan selepas jualan

Untuk bekalan ke Malaysia, kenal pasti dokumen sesuai dengan skop produk serta fungsi kawalan. Jangan anggap CE dan FCC setara atau pensijilan mutu umum. Sahkan dokumen terpakai di pasaran sasaran berdasarkan skop khusus produk serta keperluan semasa.

• Risiko gagal pemeriksaan atau semakan pematuhan.
• Ketiadaan alat ganti atau sokongan teknikal.
• tidak dapat mengekalkan sokongan jangka panjang.

Nilai kesan kekurangan ini terhadap tempoh serahan projek serta penyelenggaraan kemudian.

Semasa memilih, teliti kestabilan, keselamatan serta keserasian seluruh sistem bersama ketersediaan sokongan jangka panjang.

Adakah rel menerima lampu pengilang lain?

Jangan menggabungkan jenama tanpa mengesahkan kod produk. Sistem 20 dan 35 mm memerlukan modul sesuai; teliti juga kawalan, penguncian, sesentuh serta voltan. Lebar sama bukan bukti kebolehoperasian bersama.

Patutkah memilih 20 mm atau 35 mm?

Semasa membandingkan keluarga, nilai kedalaman tersedia, fungsi, optik, dimensi modul serta had beban. Jangan mengkhususkan sistem kepada kediaman atau kedai berdasarkan lebar profil sahaja.

Berapa jauh rel perlu diletakkan daripada dinding?

Tentukan ketinggian, jarak serta optik mengikut permukaan diterangi dan keseragaman diperlukan. Nilai sumber 40–60 cm ialah contoh aplikasi tertentu, bukan peraturan susunan umum.

Bolehkah lampu rel magnet dimalapkan?

Sahkan keserasian kawalan, get laluan serta Tuya; protokol sama tidak menjamin semua fungsi. 3CCT dan Wi-Fi 2.4 GHz menerangkan varian tertentu. Mengikut model, pilihan mungkin merangkumi pemalapan 0–10 V serta pemalapan DALI atau kawalan pintar melalui Wi-Fi, Bluetooth Mesh atau Zigbee .

Apakah batas sistem?

Pada prestasi setara, bandingkan jumlah kos termasuk pemasangan, penyelenggaraan, bekalan kuasa serta aksesori. Jangan menganggap harga tiga kali penyelesaian lain; pengganda itu tidak sejagat.

Apakah pilihan warna tersedia?

suhu warna mempengaruhi rupa bahan serta ruang. Pilihan sumber ialah putih sejuk 6000–6500 K, putih neutral 4000–4500 K dan putih hangat 3000 K.

Pilih warna profil yang sesuai dengan siling. Sahkan kemasan seperti putih atau hitam tersedia dalam siri berkaitan.

Berapakah kos sistem pencahayaan rel magnet?

Jadual USD terdahulu bukan tawaran semasa HOYUWO LED atau harga penghantaran Malaysia. Tawaran berubah mengikut kuantiti, konfigurasi, lebar serta syarat bekalan.

Jenis produk	Rel magnet	Modul magnet linear	Lampu sorot rel magnet	Lampu sorot magnet boleh lipat	Lampu gantung magnet	Lampu sorot magnet berkekisi
harga seunit sumber	USD1.8–6.8/meter	USD1.48–7.98/unit (10–30 W)	USD3.18–8.68/unit (10–25 W)	USD2.58–11.98/unit (6, 12, 18 W)	USD7.98/unit	USD1.28–7.98/unit (6, 12, 18, 24, 30 W)

Mengapakah harga berbeza? Kumpulan pengilang berkaitan: pengilang lampu rel magnet.

1. Perbezaan bahan mentah

• Badan aluminium: bandingkan ketegaran, geometri serta tingkah laku haba tanpa menilai mutu melalui berat sahaja. Jika ukuran 15 W berbanding label 20 W, semak keadaan ujian serta dokumen; perbezaan ini tidak membuktikan amalan umum semua pembekal.
• Penyesuai: semak bahan sesentuh, ketahanan mekanik serta tingkah laku badan. Keserasian sistem dan ujian lebih bermakna daripada pengelasan berdasarkan harga sahaja.

12

Tatal imej secara mendatar untuk melihat butiran.

2. Perbezaan elektronik kuasa

Gunakan rajah untuk memahami seni bina berbeza, bukan membentuk kedudukan mutu umum. Dalam reka bentuk elektronik bersepadu atau berperingkat berasingan, teliti penyelenggaraan, pemalapan, keserasian serta pengurusan haba bersama.

12Pemacu LED

Tatal imej secara mendatar untuk melihat butiran.

3. Proses pemasangan dan sokongan selepas jualan

Minta maklumat ujian, pemasangan serta antara muka haba; jangan menentukan kawalan pengilang daripada harga. Jika diperlukan reka bentuk, pes haba membantu pemindahan haba tetapi tidak menggantikan penetapan mekanik papan.

4. Keadaan pasaran sumber

Perbandingan pasaran luar negara: lampu rel magnet di Nigeria. Untuk bekalan ke Malaysia, nilai dokumen serta jumlah kos secara berasingan. Sebelum membandingkan negara, samakan ciri, jumlah, rantaian bekalan serta syarat perdagangan kerana pemboleh ubah ini mengubah hasil.

Gabungkan kerja siling dan projek elektrik dalam lukisan sama

Dalam contoh pengubahsuaian kedai, keratan profil, aras siling siap serta penutup penyelenggaraan bekalan kuasa boleh ditunjukkan pada lukisan sama. Penyelarasan ini mengelakkan elektronik berada di lokasi tidak boleh dicapai walaupun garisan rel kelihatan betul. Masukkan syarat ruang, pengudaraan serta sokongan pengilang dalam lukisan.

Luluskan sampel bersama seluruh sistem

Uji susunan contoh yang mengandungi rel pendek, bekalan, penyesuai serta pengawal, bukan satu lampu sorot sahaja. Semak penguncian, tetapan diingini dan taburan cahaya. Menulis kod komponen diluluskan dalam tawaran membantu mengelakkan komponen berwajah sama tetapi berlainan sesentuh atau struktur kawalan bercampur kemudian.

Muktamadkan pesanan berdasarkan sistem lengkap, bukan harga komponen individu. Melihat rel, modul, sambungan, kawalan dan bekalan kuasa dalam tawaran sama mendedahkan perbezaan keserasian sebelum siling ditutup. Untuk projek Malaysia, rekod kuantiti, pengangkutan, dokumen serta syarat penghantaran berasingan. Sampel diluluskan serta maklumat siri yang disimpan memberikan asas boleh dipercayai untuk peluasan dan penyelenggaraan kemudian.
