Pemalapan LED: perbandingan potongan fasa, DALI, DMX dan kawalan analog
Tentukan tetapan serta aras operasi cahaya dahulu. Dalam pengubahsuaian, konduktor sedia ada mempengaruhi pilihan; dalam projek baharu, keperluan pengalamatan serta pengurusan turut penting. Label “boleh malap” sahaja tidak memadai; lampu, pemacu dan pengawal perlu membentuk sistem serasi dengan kaedah sama. Perbandingan empat kaedah ini menyusun maklumat yang perlu diminta. Sahkan contoh kapasiti serta sambungan melalui manual sistem dipilih.
Penerangan dan teks imej
- Aras rendah
- Boleh malap
- Aras tinggi
- Peralihan kepada operasi
- Padam
- Dimmer LED
Semasa memilih antara empat kaedah, kaitkan pemalapan dengan fungsi projek. Penurunan aras cahaya boleh menjimatkan tenaga jika kuasa digunakan turut berkurang. Perubahan warna memerlukan ciri tambahan yang disokong.
| Kaedah | Isyarat dan keserasian | Contoh kawasan penggunaan |
|---|---|---|
| Kawalan potongan fasa | Pemalapan mempengaruhi bentuk gelombang bekalan; pemacu dan dimmer perlu serasi | Pengubahsuaian dan litar sesuai dengan kaedah |
| 0–10 V / 1–10 V | Isyarat analog dengan had elektrik serta tingkah laku aras minimum bergantung pada peranti | Pemalapan kumpulan yang dibentuk melalui pendawaian |
| DALI | Bas data digital dengan peranti boleh alamat; memerlukan bekalan dan konfigurasi serasi | Tetapan, kumpulan dan pengurusan bangunan |
| DMX | Data kawalan berasaskan saluran; bekalan kuasa serta pendawaian data direka mengikut sistem | Pencahayaan pentas dan kesan dinamik |
Baca jadual perbandingan dahulu, kemudian teliti syarat keserasian pilihan potongan fasa, 0/1–10 V, DALI serta DMX secara berasingan.
Memilih mengikut jenis projek dan fungsi
Dalam pengubahsuaian, semak pendawaian sedia ada serta fungsi diperlukan sebelum mempertimbangkan potongan fasa. Gunakan hanya dengan pemacu serta dimmer serasi dalam had beban.
Bandingkan kos pengawal, pendawaian dan pentauliahan bersama. DALI boleh mengurus alamat, tetapan serta kumpulan. 0–10 V ialah isyarat analog; pengumpulan bergantung pada susunan pendawaian.
Untuk mengurus warna serta keamatan bersama pada fasad, bar atau dewan persembahan, nilai DMX dan keperluan saluran. Sebelum menggunakan kesan RGB atau RGBW, sahkan peranti serta konfigurasi menyokongnya.
Jangan anggap setiap peranti DMX menyokong RDM. RDM menyediakan komunikasi dua arah pada peranti serasi dan boleh menyokong pengenalpastian serta konfigurasi. Fungsi tersedia bergantung pada ciri pengawal dan penerima.
Apakah kaedah pemalapan digunakan untuk LED?
Bandingkan potongan fasa, analog 0–10 V atau 1–10 V, DALI dan DMX mengikut infrastruktur serta fungsi. Jangan mengharapkan satu kaedah menggantikan yang lain secara automatik dalam setiap projek.
Adakah semua lampu LED boleh dimalapkan?
Jangan meluluskan pemalapan sebelum mengesahkan keserasian pengawal dengan pemacu serta lampu. Pemacu boleh malap tidak menjamin operasi stabil dengan setiap dimmer atau sepanjang julat tetapan.
Bolehkah dimmer ditambah pada setiap lampu LED?
Sahkan pengawal, lampu serta pemacu menyokong antara muka pemalapan sama dan julat operasi diperlukan.
Adakah TRIAC sentiasa sama dengan potongan fasa?
Nama TRIAC lazimnya digunakan untuk potongan fasa pinggir hadapan. Keluarga potongan fasa turut merangkumi pinggir belakang, maka kedua-dua nama tidak sentiasa sama maksud.
Apakah perbezaan potongan fasa dengan 0–10 V?
Bezakan terminal isyarat 0–10 V daripada bekalan kuasa dahulu. Antara muka 0/1–10 V menghantar arahan aras kepada pemacu; had serta tindak balas minimum bergantung pada peranti. Potongan fasa pula mengubah bentuk gelombang yang membekalkan pemacu serasi.
Adakah protokol kawalan lain digunakan dalam pencahayaan seni bina?
Bezakan penghantaran arahan daripada proses pemalapan dilaksanakan pemacu. Peranti serasi boleh disepadukan dengan penyelesaian pengurusan KNX, LON atau Wi-Fi. Dalam persekitaran DMX, RDM memperluas fungsi tersedia.
Jangan mencari satu antara muka yang sesuai dengan setiap bangunan serta lampu. Mulakan daripada fungsi projek dan lengkapkan pilihan melalui ujian operasi bersama.
Bekalan kuasa dan isyarat kawalan berbeza
| Bahagian sistem | Maklumat yang perlu disemak |
|---|---|
| Masukan peranti | Voltan serta jenis arus pada label. Pengawal DC 12–24 V tidak boleh disambungkan terus ke AC 110/220 V. |
| Bekalan kuasa | Jika pengawal memerlukan DC voltan rendah, gunakan bekalan AC/DC serasi yang disaizkan mengikut beban. |
| Keluaran kepada beban | Voltan, arus, kekutuban dan jenis LED dibenarkan pengawal. Lampu sesalur tidak boleh menggantikan beban voltan rendah. |
| Isyarat 0–10 V / 1–10 V | Terminal kawalan khusus, antara muka serta had elektrik peranti; jangan kelirukan dengan bekalan kuasa. |
| Pemasangan | Ikuti rajah pengilang model lengkap dengan bekalan diputuskan serta perlindungan diperlukan. |
Jangan anggap Mi-Light LS4 bekalan kuasa sejagat untuk setiap lampu. Dalam contoh, manual menetapkan masukan DC 12–24 V serta menunjukkan bekalan AC/DC berasingan.
Pemalapan 0/1–10 V
Jangan anggap 0 V bermakna padam pada setiap peranti atau semua produk 1–10 V memberi tindak balas sama. Isyarat analog menghantar arahan aras kepada pemacu; antara muka serta model menentukan keadaan minimum dan sama ada pemadaman boleh berlaku melalui cara ini.
Sebelum sambungan 0/1–10 V, ikuti rajah model dan bezakan talian kuasa serta isyarat dengan jelas. Pemacu mentafsir arahan mengikut antara muka. Nyalaan/pemadaman mungkin memerlukan fungsi tambahan.
Semak panjang kabel dibenarkan, kapasiti antara muka serta tingkah laku membekal atau menyerap arus. Satu kawalan boleh mengurus beberapa pemacu dalam had elektrik; arus isyarat rendah tidak bermakna bilangan peranti tanpa had boleh disambungkan.
Asingkan laluan isyarat serta konduktor diperlukan untuk kawalan dalam projek.
Di pejabat, kedai dan bangunan lain, 0–10 V boleh digunakan untuk downlight, Panel LED atau lampu sorot rel yang serasi.
Sebelum sambungan 0–10 V, semak jadual kuasa serta isyarat di atas bersama rajah model.
Pemalapan potongan fasa

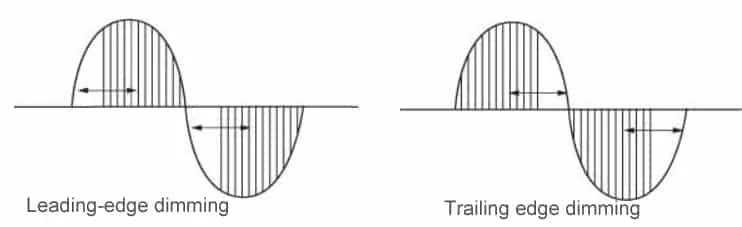

Potongan fasa boleh dilakukan pada pinggir hadapan atau belakang. Kedua-dua kaedah mengubah bentuk gelombang bekalan.
Pemalapan pinggir hadapan
Dalam kaedah pinggir hadapan, disebut FPC dalam sesetengah dokumen, pengaliran bermula selepas titik sifar setiap separuh kitar AC. TRIAC atau tiristor mengalir dari sudut ditetapkan dan mengubah bentuk gelombang diterima pemacu serasi.
Jangan anggap dimmer untuk sumber cahaya lain akan stabil dengan setiap LED. Jika kaedah pinggir hadapan TRIAC atau tiristor digunakan, semak arus masuk awal, beban serta julat pemalapan bersama pemacu dipilih.
Sesetengah dimmer memerlukan beban minimum; sesetengah gabungan mungkin meninggalkan cahaya samar ketika padam. Terdapat juga reka bentuk yang mencegahnya. Uji gabungan peranti sebenar tanpa menganggap tanda ini tidak dapat dielakkan pada semua LED.
Dalam kediaman atau litar kecil, sahkan setiap pasangan dimmer-pemacu termasuk model downlight serta GU10 yang membenarkan penggunaan ini.
Dalam pengubahsuaian, sebahagian konduktor sedia ada mungkin dikekalkan; semak keadaan, syarat pendawaian, beban serta keserasian dimmer dahulu.
Pemalapan pinggir belakang
Penyelesaian pinggir belakang komersial boleh digunakan bersama pemacu serasi. Lazimnya transistor seperti MOSFET memotong hujung setiap separuh kitar. Kaedah ini tidak patut diterangkan sebagai teknologi yang belum berkembang sahaja.
Sebelum memilih jenis pinggir, teliti tingkah laku aras minimum, suhu serta arus masuk awal. Ikuti arahan pemacu dan dimmer; tiada kaedah menghapuskan semua kerlipan atau had beban dengan sendirinya.
Boleh digunakan dalam pencahayaan kediaman atau komersial dengan mentol LED, downlight serta lampu sorot rel serasi.
pemalapan DALI
Jangan tafsirkan had protokol sebagai kapasiti yang boleh dicapai serentak dalam setiap pemasangan. Untuk contoh had 300 m antara peranti paling jauh, semak bekalan bas, luas keratan rentas kabel serta susut voltan. Gear kawalan pencahayaan menyokong 16 tetapan dan 16 kumpulan. Satu subrangkaian DALI-2 boleh mengandungi sehingga 64 gear kawalan pencahayaan serta 64 peranti kawalan dengan fungsi berbeza. Bas menyediakan pengalamatan serta penghantaran arahan.

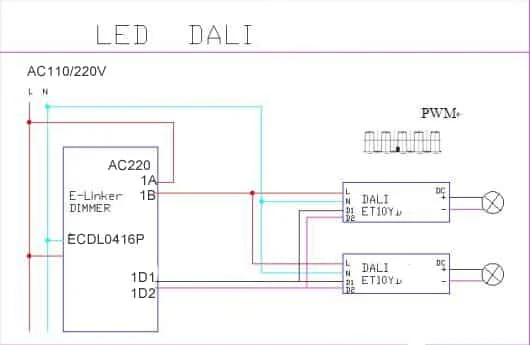

Penerangan teknikal ilustrasi
Sahkan keluaran LED, masukan kuasa serta bas kawalan secara berasingan. Rajah menunjukkan E-Linker dan pemacu DALI yang dinamakan dalam ilustrasi. Nama terminal tidak menggantikan manual model lain.
Jangan anggap contoh 21 lampu RGB sebagai had umum DALI; ia bergantung pada pengalamatan serta struktur peranti. Gear DT8 tersedia untuk warna; sokongan pencampuran warna atau suhu warna perlu disahkan mengikut jenis serta keserasian.
Semak fungsi diisytiharkan model lengkap serta kebolehoperasian bersama. Selain pengurusan alamat, kumpulan dan tetapan, DALI boleh menyediakan maklumat status melalui komunikasi dua arah.
Ambil kira penggunaan siap sedia komponen aktif ketika lampu padam. Rancang pendawaian bas, bekalan, konfigurasi serta penyelenggaraan sejak awal projek.
Contoh produk sesuai: Downlight LED DALI. Panel serta lampu sorot rel serasi juga boleh dipertimbangkan di hotel, kedai dan bangunan lain.

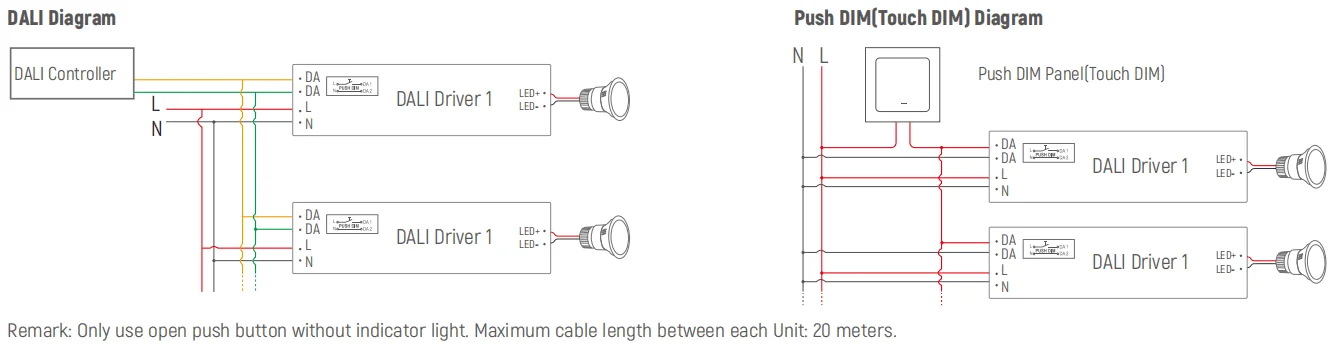

Contoh visual untuk meneliti pemasangan peranti DALI:
Penerangan teknikal ilustrasi
Ikuti manual model pemacu lengkap. Jangan mengenakan voltan sesalur pada terminal kawalan melainkan mod operasi berkaitan membenarkannya secara jelas. Warna rajah tidak menentukan fungsi konduktor pemasangan Malaysia. Butang tanpa lampu serta nilai 20 m berkaitan dengan peranti contoh, bukan had bas umum. Ilustrasi membandingkan DALI dengan Push DIM pada pemacu yang menyokongnya; jangan menerapkan sambungan kepada setiap masukan DALI.
Pemalapan DMX512
Semasa memilih DMX512, nilai fungsi serta rangkaian diperlukan bersama bajet. Sistem dibangunkan dalam bidang pencahayaan pentas di bawah USITT untuk menghantar arahan digital daripada konsol kepada peranti serasi.
Ikuti manual sistem bagi topologi, penamatan serta agihan; jangan menetapkan peraturan umum bahawa pengawal diperlukan setiap 12 meter. Reka bekalan kuasa berasingan daripada sambungan data. DMX512 menggunakan sehingga 512 saluran kawalan dalam satu alam DMX. Satu peranti boleh menggunakan beberapa saluran untuk warna, keamatan atau ciri lain, maka angka ini tidak semestinya bermakna 512 lampu.
Dokumentasikan peranti serta tetapan untuk penyelenggaraan. Rancang kabel data, alamat dan konfigurasi diperlukan terlebih dahulu.
Selain kesan bar serta persembahan, pencahayaan landskap luar juga boleh menggunakannya, contohnya aplikasi pencuci dinding fasad.
Simpan kod pemacu, konfigurasi serta pengawal disambungkan. Sahkan juga kumpulan, alamat atau tetapan yang perlu dipulihkan semasa penggantian. Komponen serasi secara elektrik masih boleh mengubah tingkah laku tetapan.
Tentukan tetapan minimum sebelum memilih kawalan
Terangkan cahaya diperlukan apabila ruang hampir kosong atau semasa persembahan. Uji tetapan ini dengan lampu dirancang untuk memerhatikan nyalaan, kestabilan serta peralihan kepada padam. Ini menunjukkan sama ada julat pemalapan berguna sesuai dengan penggunaan sebenar.
Semak rekod produk lengkap bagi pengisytiharan DALI-2
Penerangan pensijilan DALI Alliancemenyatakan keputusan DALI-2 disahkan dan produk diperakui disenaraikan dalam pangkalan data produk rasmi. Semak kod model lengkap tawaran. Penyenaraian sesetengah produk pengilang tidak bermakna semua pemacunya mempunyai status sama.
Simpan salinan tetapan semasa serahan
Dalam aplikasi pejabat atau hotel, rekod nama tetapan, padanan kumpulan serta aras minimum diluluskan. Masukkan bersama senarai peranti pembekal dalam fail penyelenggaraan. Semasa penggantian pemacu kemudian, tingkah laku tetapan perlu dipulihkan selain mendapatkan nilai elektrik sama.
Mulakan pilihan daripada fungsi dan lengkapkan melalui ujian operasi bersama. Selepas menentukan keperluan warna, tetapan serta pemantauan, rekod beban, julat berguna, aras minimum dan tindak balas pemadaman. Semak juga tingkah laku selepas gangguan kuasa mengikut arahan sistem digunakan. Dengan kod model serta tetapan dalam fail penyelenggaraan, penyelesaian ditakrifkan melalui keadaan operasi berdokumen, bukan slogan teknologi atau harga.
