COB atau SMD? Bandingkan seluruh lampu LED
Tentukan cahaya diperlukan pada permukaan sasaran dahulu, kemudian bandingkan lampu lengkap yang menghasilkannya. COB dan SMD bukan dua tahap mutu yang terpakai kepada semua produk. Selain pakej LED, optik, pemacu serta sink haba turut mempengaruhi hasil. Contoh dimensi membantu membaca dokumen teknikal, bukan menggantikan data keberkesanan, warna dan jangka hayat model dipilih atau ujian sampel diperlukan.
1. Cara pengeluaran dan pemasangan berbeza
- SMD: pakej LED disediakan sebagai komponen pelekap permukaan dan dipasang pada papan. Bahan, sambungan dalaman serta ujian bergantung pada reka bentuk komponen.
- COB: beberapa cip LED digabungkan pada substrat bersama menggunakan sambungan serta bahan enkapsulasi. Kaedah pengeluaran tepat berbeza mengikut pengilang dan model.
2. Seluruh optik menentukan kesan cahaya
- Taburan cahaya terhasil daripada pemancar dan optik yang bekerja bersama.
- Untuk silau, nilai luminans, pelindung serta geometri pemasangan.
- Keseragaman perlu disemak pada lampu serta ruang; ia tidak dapat ditentukan melalui nama COB atau SMD sahaja.
Jangan mengharapkan pancaran seragam atau bebas silau daripada jenis pakej sahaja. Dalam susunan SMD, titik mungkin kelihatan jika peresap serta jarak tidak mencampurkan cahaya secukupnya. COB boleh menghasilkan kawasan sumber lebih padat tetapi masih memerlukan optik sesuai.
3. Pakej LED dan susunan pemancar
- SMD: pakej LED dipasang pada papan dan boleh diagihkan kepada beberapa titik pemancar cahaya.
- COB: beberapa cip ditandakan N dalam rajah digabungkan pada substrat bersama. Kawasan pemancar padat boleh terbentuk; keseragaman bergantung pada reka bentuk.
4. Penyingkiran haba
Sahkan reka bentuk memenuhi had suhu komponen. Penggabungan cip dalam COB tidak menghapuskan haba yang perlu disingkirkan. Persekitaran, pakej, papan, antara muka serta sink haba menyumbang kepada rintangan haba seluruh sistem.
Perbandingan penyejukan memerlukan keadaan suhu, kuasa serta pemasangan kedua-dua lampu. Mengagihkan SMD pada permukaan lebih luas boleh mengubah taburan haba tetapi bukan bukti tunggal penyejukan lebih baik.
5. Aplikasi
Contoh produk merangkumi downlight dan lampu luaran . Pilih berdasarkan prestasi disahkan seluruh lampu. Nilai 50 W bagi COB serta 2000 W bagi SMD bukan had teknologi tetapi contoh reka bentuk tertentu. Kedua-dua struktur boleh digunakan dalam keluarga produk berbeza.
6. Indeks pemaparan warna (CRI)
Artikel berkaitan: Indeks pemaparan warna. Bandingkan suhu warna, Ra serta R9 jika diperlukan bagi setiap komponen dan keadaan operasi. Jangan menetapkan Ra 70–80 kepada SMD atau Ra 90–97 kepada COB secara automatik; kedua-duanya mempunyai pilihan warna berbeza.
| Ciri | COB | SMD |
|---|---|---|
| Penyepaduan struktur | Beberapa cip digabungkan pada substrat bersama | Pakej LED dipasang pada papan |
| Optik | Boleh memudahkan pembentukan kawasan pemancar cahaya padat | Membolehkan titik pemancar cahaya diagihkan mengikut reka bentuk |
| Pengurusan haba | Bergantung pada pakej, antara muka dan sink haba | Bergantung pada papan, susunan dan sink haba |
| Warna dan keberkesanan | Mengikut data model dan keadaan ujian | Mengikut data model dan keadaan ujian |
| Aplikasi dan kos | Bandingkan lampu lengkap untuk projek | Bandingkan lampu lengkap untuk projek |
Apakah LED SMD pelekap permukaan?
SMD merujuk kepada komponen pelekap permukaan dalam teknologi SMT. Satu pakej boleh mengandungi satu cip atau beberapa cip terhad.
Untuk taburan sasaran, reka pakej bersama peresap, pemantul atau kanta. Taburan awal komponen hanyalah titik permulaan optik lampu.
Jadual membandingkan contoh pakej. Agihan pakej pada papan membolehkan modul pelbagai kuasa dibina.
| Contoh pakej: semak dokumen teknikal setiap komponen | SMD LED 3030 | SMD LED 2835 | SMD LED 5050 |
| Dimensi | 3.0*3.0*0.52mm | 2.8 × 3.5 × 0.8 mm | 5.0*5.0*1.6mm |
| Kuasa | 1 W setiap unit | Sumber memberikan pilihan 0.2 W, 0.5 W dan 1 W setiap unit. Sahkan kuasa komponen dipilih. | Sumber memberikan pilihan 0.2 W serta 3–5 W setiap unit. Bentuk pakej sama tidak menjadikan komponen saling boleh ganti. |
| Voltan dan arus | Contoh ialah 6.2 V dan 150 mA; 3.2 V serta 300 mA turut dinyatakan. Sahkan model lengkap. | Contoh: 3.2 V dan 60 mA untuk 0.2 W; 150 mA untuk 0.5 W; 300 mA untuk 1 W. | 3.2 V dan 60 mA untuk 0.2 W; |
| Fluks cahaya | Contoh fluks: 110–160 lm setiap unit; contoh tertinggi sumber ialah 200 lm. | 24–36 lm setiap unit bagi jenis 0.2 W; 55–70 lm bagi 0.5 W; 110–140 lm bagi 1 W. | Sumber memberikan 24–28 lm setiap unit untuk 0.2 W serta keberkesanan 200 lm/W bagi jenis 3–5 W. Fluks dan keberkesanan ialah kuantiti berbeza; semak dokumen komponen. |
| Pengilang dinyatakan sumber | LUMINUS, Osram, Bridgelux | Osram, EPISTAR, Bridgelux | CREE, Bridgelux, PHILIPS |
| Aplikasi | Pencahayaan jalan, lampu limpah dan lampu high bay | Jenis 0.2 W lazimnya dalam tiub LED T8 serta mentol; contoh 0.5 W dalam panel dan downlight; contoh 1 W pula boleh digunakan dalam lampu limpah LED, lampu high bay LED serta pencahayaan jalan. | Contoh merangkumi SMD5050 0.2 W pada jalur DC 12 atau 24 V serta pilihan 3–5 W dalam: lampu limpah padang sukan dan lampu jalan berkuasa tinggi |
Contoh lampu dengan LED SMD
- Lampu batten LED SMD
- Lampu sorot terbenam SMD
- Lampu jalan LED SMD3030
- Lampu limpah LED berstruktur SMD atau COB
Apakah maksud COB (chip on board)?
Dalam rajah COB, N menunjukkan bilangan cip digabungkan. Cip disepadukan terus pada substrat bersama melalui sambungan serta bahan pelindung/optik sesuai dengan reka bentuk.
Untuk menilai kelembutan pancaran serta silau, perhatikan pelindung, kanta, pemantul dan kedudukan pemerhati. Kawasan cahaya COB padat boleh memudahkan sesetengah optik; pakej sahaja tidak menjamin ketiadaan ketidakselesaan.
Bandingkan jumlah kos projek termasuk pemasangan, optik serta pengurusan haba selain komponen. Tidak boleh dikatakan COB sentiasa lebih murah daripada SMD untuk hasil cahaya sama.
Sahkan arus, dimensi serta keadaan suhu mengikut model. Sumber memberikan contoh COB 11–60 mm dan kuasa melebihi 3 W; ini bukan had umum format.

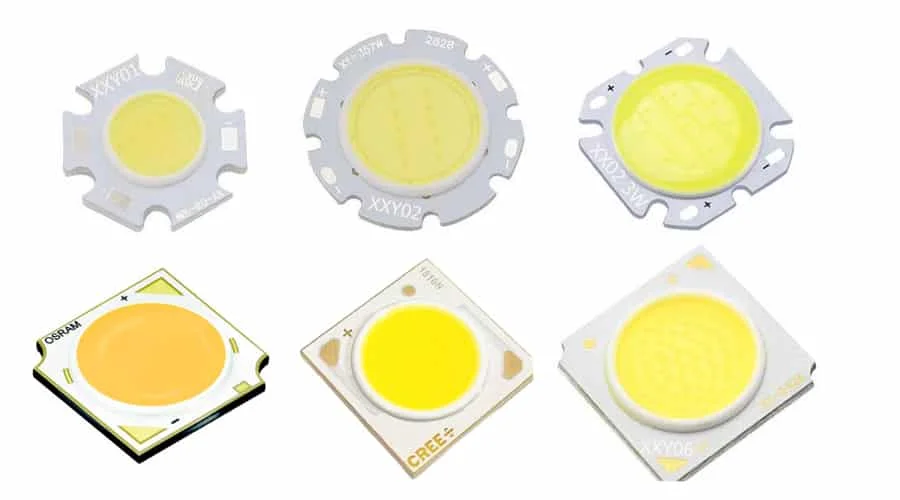

Ciri modul LED COB
- Kawasan pemancar cahaya padat yang boleh memudahkan penyelesaian optik tertentu.
- Pilihan kuasa, warna dan arus mengikut dokumen komponen.
- Pengekalan fluks serta jangka hayat bergantung pada suhu dan keadaan ujian; COB tidak menjamin pengekalan 95% pada 50,000 jam.
- Pemaparan warna serta keberkesanan bergantung pada model, bukan ciri automatik pakej.
Contoh lampu dengan modul COB
- Downlight LED COB CREE CRI90
- Lampu limpah dengan modul LED COB
- Lampu jalan LED COB
- Lampu limpah LED berstruktur SMD atau COB
Tanya sama ada penyelenggaraan dirancang meliputi modul, pemacu atau seluruh lampu. Simpan kod komponen serasi serta syarat pemasangan. Dua alat ganti bernama COB atau SMD tidak semestinya saling boleh ganti.
Bandingkan bentuk pancaran pada satah sasaran sama
Letakkan calon lampu pada jarak dirancang dan perhatikan pinggir pancaran, pertindihan serta bayang. Gunakan tugas visual sama sebagai rujukan. Sumber padat serta tersebar boleh memenuhi tugas melalui optik berbeza; nama pakej sahaja tidak menentukan hasil.
Jangan memilih pameran tingkap kedai dan lorong gudang dengan ukuran sama
Dalam pameran tingkap, aksen sempit serta warna produk mungkin utama; di lorong gudang, taburan dan ketinggian pemasangan mungkin menentukan pilihan. Contoh aplikasi ini bukan tugas wajib COB atau SMD. Di kedua-dua ruang, bandingkan fotometri lampu dipilih serta keadaan operasi sebenar.
Minta data semula jika komponen model sama berubah
Perubahan modul LED atau pemacu dalam tawaran boleh menghasilkan cahaya serta suhu berbeza dalam badan luar sama. Rekod konfigurasi lengkap semasa pengesahan pesanan. Apabila komponen alternatif dicadangkan, semak semula arus, keserasian optik, data warna dan ujian diperlukan selain saiz pakej.
Buat keputusan melalui cahaya pada satah sasaran, warna serta data haba. Untuk permukaan seragam, teliti pencampuran dan susunan LED; untuk aksen jelas, teliti optik serta saiz sumber kelihatan. COB atau SMD menjadi pilihan bermakna apabila memenuhi keperluan reka bentuk ini. Rekod fotometri, pemacu serta kod alat ganti memberikan asas penyelenggaraan lebih kukuh daripada andaian mutu berdasarkan nama pakej.
