Sudut pancaran LED: baca taburan sebelum memilih optik
Darjah katalog lampu sorot tidak menerangkan seluruh rupa pada dinding. Untuk kedai, hotel atau fasad Malaysia, baca sempadan pancaran, sudut medan serta cahaya di luarnya bersama lengkung fotometri. Jarak pemasangan serta taburan lebih bermaklumat daripada watt sahaja. Dua lampu sorot berfluks sama menghasilkan corak berbeza pada dinding yang sama sebagai contoh praktikal.
Bagaimanakah sudut pancaran LED ditakrifkan?
Cari dua arah dengan keamatan 50% daripada maksimum pada satah fotometri berkaitan. Sudut penuh antaranya ialah sudut pancaran; jangan ukur satu sisi paksi sahaja. Untuk optik asimetri, baca satah lain berkaitan juga kerana nilainya mungkin berbeza.
Penerangan dan teks imej
- Sudut pancaran ditakrifkan antara arah pada 50% keamatan maksimum.
- Rajah turut menunjukkan keamatan maksimum serta pancaran di luar pancaran utama.
Jangan anggap corak kelihatan pada dinding sebagai sempadan pancaran tepat. Cahaya langsung dengan keamatan berbeza masih boleh wujud di luar sudut 50%. Sempadan ukuran ini juga bukan pemisah cahaya langsung dan tidak langsung.
Bandingkan optik pada permukaan sama
Kekalkan jarak serta titik sasaran ketika menguji dua optik. Perhatikan peralihan pusat ke latar dan limpahan ke kawasan yang sepatutnya lebih gelap. Mengubah optik serta kedudukan serentak menyukarkan pengenalpastian punca perbezaan.
Apakah hubungan sudut pancaran dengan cahaya sekeliling?
Perhatikan bahagian sekeliling selain pusat corak cahaya. Pancaran di luar sudut utama berbeza mengikut optik dan mempengaruhi hasil permukaan.

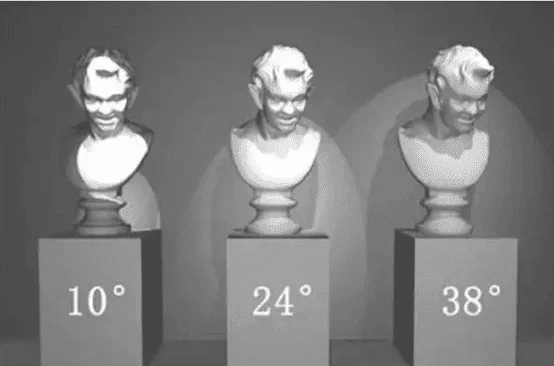

Pilihan 10°, 24° dan 38° boleh dibandingkan pada contoh downlight terbenam boleh laras arah. Menumpukan fluks serupa pada sudut sempit lazimnya meningkatkan keamatan pusat. Namun, rupa cahaya sekeliling tidak dapat diketahui daripada maklumat ini sahaja; semak taburan optik.

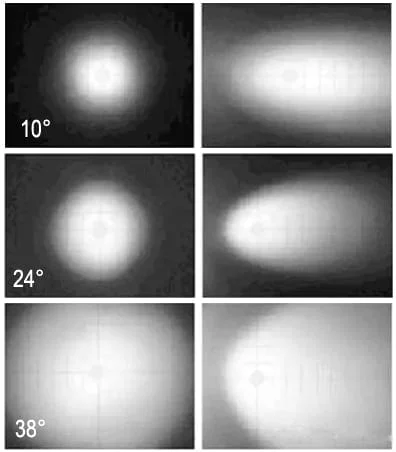

Imej membandingkan kawasan yang diserlahkan setiap sudut pada dinding serta penyebarannya:

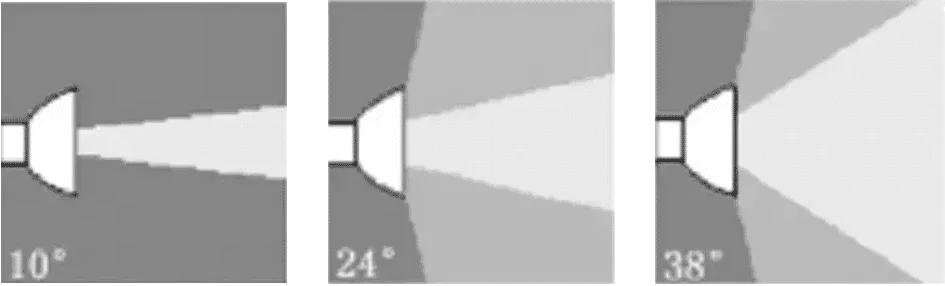

Nilai lengkung skematik ketiga-tiga sudut bersama:
Nilai contoh 24° antara dua taburan lain. Sudut 10° menumpukan pada pusat lebih kecil, manakala 38° mungkin meliputi permukaan lebih luas dengan peralihan lembut. Bandingkan pilihan pertengahan dengan kedua-duanya; hasil sebenar bergantung pada model.
Fotometri model tepat serta jarak ke objek diperlukan untuk menjangka hasil. Tenaga sama tidak bermakna fluks, kehilangan atau taburan sama. Baca rajah sebagai penerangan kecenderungan optik; jangan menetapkan kesetaraan tetap antara penggunaan tenaga, keamatan pusat serta cahaya sekeliling.
Jadual berikut menghubungkan keluarga produk dengan contoh sudut lazim. Satu kategori produk tidak memerlukan satu optik sahaja; tugas pancaran berubah mengikut aplikasi.
| Kategori | Lampu siling LED permukaan | Lampu downlight LED | Lampu sorot LED | Pencahayaan fasad luaran | Lampu LED industri UFO | Pencahayaan jalan LED |
| Sudut atau kelas taburan | 120°/140° | 60°/90°/120° | 15°/24°/36°/50°/60° | 5°/10°/30° | 60°/90°/120° | T1/T2/T3/T4/T5 |
Jangan anggap corak bulat untuk pancaran condong
Corak geometri pancaran simetri yang tegak lurus pada satah boleh dianggap bulat. Apabila lampu dicondongkan, corak pada permukaan memanjang dan jarak berubah sepanjangnya. Dalam contoh tingkap pameran kedai Malaysia, gunakan kecondongan sebenar dalam pengiraan; jangan menukar darjah katalog kepada diameter bulatan sahaja. Keamatan pusat dan aras pencahayaan permukaan ialah ukuran berbeza.
Apakah asas pemilihan sudut pancaran LED?
Tentukan objek sasaran serta kedudukan pemerhati dahulu. Pancaran sempit boleh menyerlahkan objek pameran; mengulangi optik sama sepanjang laluan mungkin menghasilkan kontras mengganggu. Semak pelindung serta keamatan ke arah pemerhati juga. Mengecilkan sudut sahaja tidak menyelesaikan silau.
Taburan luas boleh dinilai untuk cahaya umum, manakala optik lebih tertumpu untuk aksen objek atau ruang. Hubungkan pilihan dengan jarak kerja, kesan diingini serta geometri ruang.
1. Sudut pancaran downlight LED
| Sudut pancaran | 10°/15° | 24°/36°45° | 60°/90°/120° |
| Ciri | Taburan sempit menyerlahkan kawasan kecil dan boleh dinilai untuk aksen. | Pilihan sudut sederhana boleh dibandingkan untuk cahaya setempat atau aksen; kesan bergantung pada jarak pemasangan. | Taburan lebih luas boleh memberikan cahaya umum dengan meliputi permukaan besar serta peralihan lebih lembut. |
| Aplikasi | Aksen pasu, unsur hiasan serta objek lain. | downlight untuk menerangi dinding atau cahaya tugas setempat boleh dipilih. Cahaya pada permukaan menegak menjelaskan dinding serta boleh mempengaruhi persepsi ruang. Mengikut optik dan kedudukan, meja makan, mural atau lukisan juga boleh disasarkan. | Koridor, pintu masuk hotel dan pusat beli-belah, pejabat serta ruang seumpamanya. |
2. Sudut pancaran lampu limpah LED
Jika pemilihan untuk pencahayaan kemudahan sukan terbuka, hubungkan optik dengan pemasangan, jarak sasaran serta limpahan keluar tapak. Bandingkan 120° dengan 25°, 45°, 60° atau 90°. Jika dinyatakan 70 × 140°, baca sudut pada dua satah berbeza; ia tidak merujuk polarisasi cahaya.
3. Jenis taburan lampu jalan LED
Untuk projek jalan Malaysia, pilih taburan melalui lebar jalan, kedudukan tiang serta pengiraan. Jenis I, II, III, IV dan V ialah kategori taburan, bukan darjah sudut. Panduan taburan cahaya lampu jalan LED boleh digunakan untuk perbandingan lanjut.
4. Pemilihan sudut pencahayaan fasad LED
Projek pencahayaan landskap perlu bermula dengan bentuk fasad serta jarak pemasangan. Antara pilihan ialah lampu pencuci dinding linear atau optik 30° dan lebih sempit untuk aksen tertentu. Jangan mengenakan sudut sama pada semua permukaan; periksa keseragaman, arah serta pancaran sekeliling bersama.
Pada lengkung taburan, sudut pancaran lazimnya dibaca antara dua arah pada 50% keamatan maksimum, manakala sudut medan pada 10%. Sudut medan menerangkan kawasan lebih luas tetapi masih tidak merangkumi semua pancaran. Ambang ini bukan peratusan jumlah fluks di dalamnya atau sempadan tepat cahaya kelihatan.
Penerangan dan teks imej
- Sudut pancaran
- Sudut medan
Bagaimanakah sudut tuju mengubah pencahayaan, pantulan serta penghantaran cahaya?
Bezakan cahaya yang sampai ke permukaan daripada bahagian yang kemudian dipantulkan atau melaluinya. Contoh kaca ringkas berikut tidak bermakna semua bahan bertindak sama.
- Pada sudut tuju lebih tegak, pancaran sama meliputi kawasan kecil; jika keadaan lain sama, aras pencahayaan kawasan tersebut mungkin lebih tinggi.
- Pada sudut lebih serong, luas unjuran bertambah; jika keadaan lain sama, aras pencahayaan berkurang.
Untuk kaca, indeks biasan, salutan, polarisasi serta sudut tuju penting bersama. Hubungan kosinus membantu menilai pencahayaan permukaan bersama jarak dan keamatan berarah; ia tidak mengira jumlah cahaya melalui bahan secara bersendirian.
- Hukum pantulan: sudut tuju = sudut pantulan
- Hukum Snell: pembiasan
- Hubungan Fresnel: komponen dipantulkan dan dihantar
Bayangkan lampu suluh diarahkan pada kaca tingkap biasa tanpa salutan. Kecenderungan pantulan serta penghantaran bergantung pada sudut dan polarisasi; penerangan berikut bukan peraturan mutlak semua keadaan:
1. Tuju tegak: perhatikan cahaya yang sampai secara tegak pada kaca.
- Dengan keadaan pancaran serupa, corak lebih kecil boleh menghasilkan aras pencahayaan lebih tinggi di kawasan itu.
- Sebahagian besar cahaya boleh melalui kaca jernih biasa; nisbah sebenar bergantung pada bahan serta permukaan.
- Sebahagian dipantulkan; jangan menyimpulkan nisbah melalui saiz corak kelihatan sahaja.
2. Tuju serong: ubah sudut cahaya terhadap kaca dan perhatikan hasil.
- Corak meliputi kawasan lebih luas; pada keadaan sama, aras setempat mungkin berkurang.
- Penghantaran cahaya berubah mengikut sudut serta polarisasi; jangan anggap ia sentiasa berkurang pada setiap perubahan sudut.
- Pantulan mungkin meningkat terutamanya pada sudut sangat serong; salutan serta polarisasi boleh mengubah hasil.
Bandingkan tawaran HOYUWO LED melalui hubungan rujukan terpilih dengan penggunaan sebenar. Satu sudut bukan bukti keselesaan atau keseragaman. Periksa dinding serta laluan pelanggan di kedai dan sempadan hartanah di luar. Putuskan melalui fotometri pada jarak sasaran sebenar serta ujian aplikasi.
Masukkan perubahan optik dalam rekod model
Pemantul atau kanta berbeza dalam badan sama boleh mengubah taburan. Sertakan kod optik tepat, arah serta aksesori pelindung jika ada dalam kelulusan sampel. Apabila pembekal mencadangkan sudut lain, nilai semula melalui fotometri berkaitan dan jangan terus menggunakan fail pengiraan lama. Ini membantu pasukan pemasangan menghasilkan semula kesan diluluskan.
Apakah perlu diminta jika helaian teknikal hanya menyatakan darjah?
Satu sudut tidak menerangkan keseluruhan bentuk pancaran. Minta lengkung satah berkaitan; tentukan arah taburan asimetri terhadap objek. Ini mengesahkan optik tawaran sama dengan optik pengiraan serta pemasangan.
