Memilih panel LED: struktur optik, pemasangan dan penyelenggaraan

Mulakan dengan menentukan bukaan siling sedia ada, cahaya diingini serta akses penyelenggaraan bersama. Banyak panel pejabat beroperasi dalam kumpulan sama, maka pilihan optik atau pemacu mempengaruhi rupa seluruh ruang. Panduan ini menerangkan perbezaan struktur bercahaya dari tepi serta belakang dan semakan komponen. Anggap dimensi serta kuasa jadual sebagai contoh; dokumen teknikal model dipesan perlu menjadi asas pemasangan baharu mahupun penggantian.

Bagaimanakah jenis panel LED dibezakan?

Panel tidak perlu dinilai melalui satu kelas sahaja. Kedudukan sumber cahaya, cara pemasangan dan ciri kawalan boleh dipilih bersama. Perbezaan utama ialah:

1. Pengelasan mengikut kedudukan LED

• Panel LED bercahaya dari belakang meletakkan pemancar di belakang peresap. Jarak LED serta ruang pencampuran cahaya mempengaruhi keseragaman. Nilai sumber 595 × 595, 4000 lm, ketebalan melebihi 45 mm serta keseragaman melebihi 0.9 ialah contoh tertentu, bukan ciri semua panel bercahaya dari belakang.
• Panel LED bercahaya dari tepi Pandu cahaya digunakan untuk menyebarkan cahaya LED di tepi. Sumber memberikan contoh dimensi 595 × 595, fluks di bawah 3000 lm, ketebalan maksimum 15 mm serta keseragaman sehingga 0.85. Ini bukan had sejagat. Teliti model dipilih dan cegah pencemaran serta perubahan bentuk semasa pemasangan.

2. Pengelasan mengikut cara penetapan

• Panel LED terbenamdipasang pada modul siling atau bukaan serasi menggunakan susunan sokongan serta penetapan ditetapkan pengilang.
• Panel LED permukaanboleh dipertimbangkan apabila tiada ruang pemasangan terbenam. Sesetengah model menggunakan bingkai luar berasingan, manakala yang lain menggunakan badan pemasangan sendiri.
• Panel LED gantung: dipasang dengan kit gantung serasi. Penambat, susunan sokongan serta sambungan bekalan perlu mengikut arahan model dipilih.

3. Pengelasan mengikut fungsi bersepadu

• Panel LED boleh malapmemerlukan pemacu boleh malap yang serasi dengan modul LED serta kawalan. Tidak setiap pemacu boleh malap sesuai dengan setiap panel. Pilihan merangkumi potongan fasa TRIAC, 0/1–10 V dan DALI. Untuk perbandingan, teliti artikel berkaitan dan pilihan pemalapan TRIAC, 0–10 V dan DALI.
• panel LED kedap: badan, gasket serta sambungan perlu sepadan dengan susunan pemasangan yang diuji. Bagi pelbagai panel LED kedap , contoh IP44, IP54, IP65 dan IP68 diberikan. Semak permukaan serta keadaan yang diliputi perlindungan. Tahap ini tidak boleh saling menggantikan dan tidak membenarkan penggunaan tanpa had di setiap persekitaran lembap.

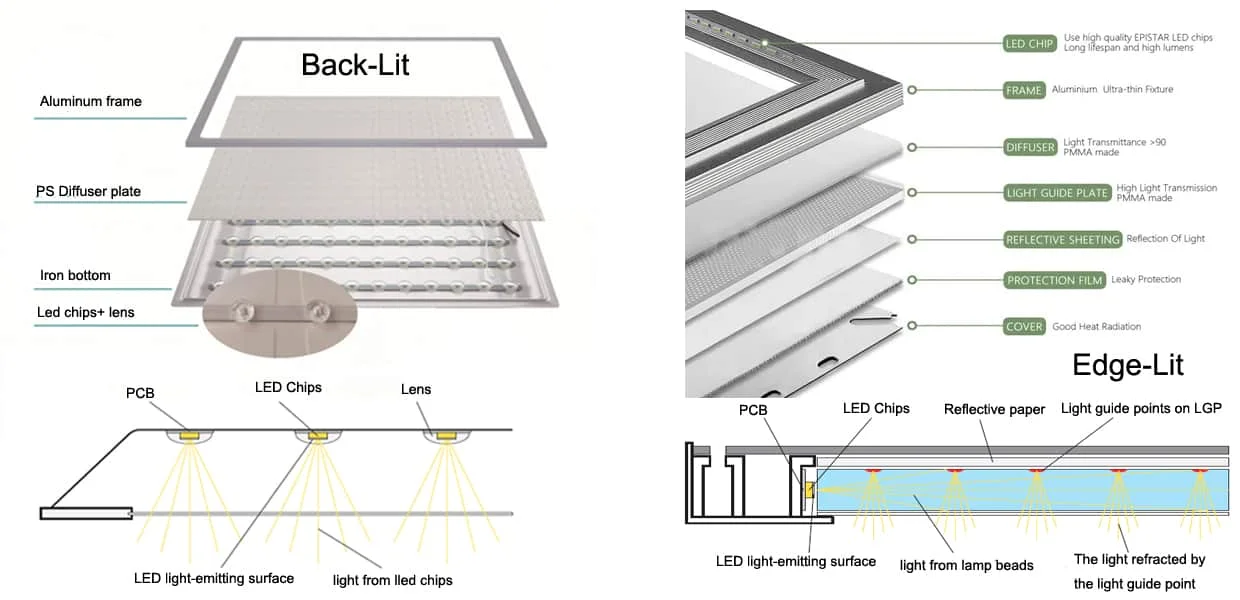

Bagaimanakah panel LED menyebarkan cahaya?

Untuk membezakan struktur bercahaya dari tepi serta belakang, lihat kedudukan LED dan laluan cahaya ke permukaan keluaran.

Laluan cahaya daripada LED di tepi

Dalam reka bentuk bercahaya dari tepi, pandu menghalakan cahaya LED perimeter ke peresap. Pemantul memulihkan sebahagian cahaya. Nilai LED, pandu, peresap serta pemasangan bersama.

Laluan cahaya daripada LED di belakang peresap

Dalam panel bercahaya dari belakang, terdapat jalur atau papan LED selain badan serta peresap. Kanta membantu menyebarkan cahaya mengikut model.

Dalam struktur ini, cahaya sampai ke permukaan keluaran tanpa pandu tepi. Cahaya cip LED disalurkan ke peresap melalui kanta taburan serta pantulan permukaan belakang.

12345678910131518202123266242782829

Tatal ilustrasi secara mendatar untuk melihat butiran.

Teliti juga: Panel LED. Sebelum memilih pemasangan, nilai keseragaman seluruh lampu serta keselesaan visual. Aplikasi terbenam, gantung atau permukaan boleh dilakukan dengan aksesori serasi. Taburan pada satah dicapai melalui pandu cahaya dalam produk bercahaya dari tepi atau LED di belakang peresap bagi struktur lain.

Komponen panel

1. Struktur bingkai. Bandingkan bahan serta binaan yang menentukan ketegaran dan sumbangan pengurusan haba. Contoh merangkumi keluli, PC, aloi aluminium, A6063 serta gabungan plastik-aluminium. Bingkai juga menyokong panel secara mekanik.

Teliti sambungan, mutu permukaan serta titik penetapan bersama dimensi dan ketegaran diperlukan. Ketahanan bingkai tidak dapat ditentukan daripada harga atau berat sahaja.

2. Modul pemancar cahaya. Nilai bilangan cip bersama arus operasi serta optik. Modul mempengaruhi fluks, pemaparan warna dan suhu warna selain kos.

Bilangan LED sahaja bukan penunjuk mutu; susunan, optik serta arus operasi perlu diketahui. SMD2835 dan SMD4014 ialah nama pakej. HONGLI, SANAN, SAMSUNG dan Lumileds ialah contoh pembekal komponen; ini tidak bermakna semua panel HOYUWO LED menggunakan komponen tersebut.

3. Pandu cahaya. Sahkan bahan serta ciri diisytiharkan komponen dipilih melalui dokumen. Sumber menyebut PMMA, MAS dan PS. Pandu membawa cahaya dari perimeter ke peresap; bersama pemantul, ia menyokong penggunaan cahaya serta taburan seragam.

Jangan memilih pandu gantian melalui ketebalan sahaja; ia perlu serasi dengan reka bentuk optik. Julat 1.6–3.0 mm menunjukkan contoh pengeluaran. Formulasi bahan, suhu dan persekitaran mempengaruhi penuaan. Oleh itu, tidak wajar memberikan jaminan dua tahun kepada PS, tiga tahun kepada MAS atau lima tahun kepada PMMA secara automatik.

4. Permukaan peresap. PC, akrilik, PS, PP atau bahan lain boleh digunakan. Formulasi serta rawatan permukaan mempengaruhi ketelusan dan penuaan. Peresap menyebarkan cahaya serta mengurangkan keterlihatan titik LED; tiada susunan harga sejagat bagi bahan.

Geometri peresap struktur bercahaya dari belakang mungkin berbeza daripada produk bercahaya dari tepi. Nilai ketegaran serta pencampuran cahaya selain contoh ketebalan 0.8–1.2 mm. Nilai ketelusan umum seperti 92%, 88% atau 80% tidak menggantikan dokumen komponen; gred bahan serta rawatan permukaan mengubah hasil.

5. Kepingan pemantul. Komponen di belakang pandu ini menghalakan semula cahaya berbaki. RW250 ialah contoh pengenalan dalam sumber; sahkan ciri komponen yang akan digunakan.

6. Penutup belakang. Semak geometri serta ketebalan model. Struktur logam berpermukaan memantul boleh menyumbang kepada sokongan mekanik, pengurusan haba dan tingkah laku optik.

7. Pemacu. Ukur modulasi menggunakan kaedah sesuai dengan tujuan. Harga atau foto telefon tidak membuktikan pengasingan elektrik serta perlindungan. Dalam dokumen pemacu, teliti ciri ini bersama arus keluaran, julat voltan, pemalapan serta keadaan persekitaran serasi dengan panel.

8. Aksesori pemasangan. Pilih sistem sokongan atau gantung sesuai untuk lampu serta siling sokongan.

Apakah kuasa dan dimensi panel LED?

Bandingkan lukisan dimensi serta data cahaya dengan projek sebelum pesanan. Dimensi dan kuasa jadual hanyalah contoh produk.

Dimensi	300×300mm (1 kaki × 1 kaki)	600x300mm(panel LED 1 × 2 kaki )	600x600mm(2×2 kaki)	1200 × 300 mm (4 kaki × 1 kaki)	1200x600mm (4 kaki × 2 kaki)
Kuasa	18W 20W 24W	24W 30W	30W 36W 40W 45W 48W 60W	30W 36W 40W 45W 48W	50W 60W 80W 96W 120W

Nota 1: Tidak setiap panel bercahaya dari belakang dengan saiz sama boleh diberikan kuasa lebih tinggi. Semak kesahihannya bagi model dipilih.

Nota 2: Untuk projek memerlukan 1200 × 150 mm, 1200 × 200 mm atau 1200 × 1200 mm, sahkan syarat pengeluaran serta ketersediaan.

Bagaimanakah panel LED sesuai untuk siling dipilih?

Semasa memilih panel LED sesuai, bandingkan ukuran berikut dengan keperluan pemasangan:

Sebelum memilih susunan LED, bandingkan penyelenggaraan, dimensi luar, taburan serta fluks. Panel bercahaya dari tepi boleh nipis. Struktur bercahaya dari belakang membuang pandu tepi tetapi tidak kebal terhadap kekuningan atau gangguan taburan secara automatik. Jenis struktur sahaja tidak menentukan tahap mutu tetap.

Dimensi dan penggunaan: model kecil berkuasa rendah boleh dipertimbangkan di dapur, bilik mandi, ruang kerja atau ruang tamu jika pengiraan sesuai. Dimensi dalam sumber merangkumi 1200×300mm, 300 × 300 mm, 300 × 600 mm, 600 × 600 mm dan 600 × 1200 mm. Kuasa disenaraikan ialah 9, 12, 18, 21, 22, 24, 36, 48, 72, 85 dan 90 W.

Jangan menentukan bilangan lampu berdasarkan luas serta watt sahaja. Contoh sekitar 10 W, 300 × 300 mm untuk 3–8 m² dan 18–20 W, 300 × 600 mm untuk 8–15 m² hanya boleh dinilai selepas ketinggian, tugas visual, pantulan permukaan serta taburan diperiksa.

Di kedai, teliti fotometri juga untuk format lazim seperti 2 × 2, 4 × 1 atau 4 × 2 kaki. Dimensi luar sahaja tidak menentukan fluks tersedia atau aras pencahayaan ruang.

Bezakan fluks dalam lumen daripada keberkesanan cahaya dalam lm/W. Keberkesanan lebih tinggi boleh mengurangkan kuasa diperlukan untuk pencahayaan berguna sama. Nilai sumber 100–170 lm/W ialah contoh produk tertentu; sahkan nilai seluruh lampu dan jangan menganggapnya had umum.

Pengiraan penjimatan memerlukan kuasa aktif, tempoh penggunaan serta hasil pencahayaan setara. PF ialah nisbah kuasa aktif kepada kuasa ketara pada masukan AC, bukan jumlah tenaga bertukar menjadi cahaya atau jangka hayat panel.

Baca PF serta kecekapan pemacu secara berasingan dalam dokumen teknikal; semak voltan serta beban ujian. Kecekapan membandingkan kuasa keluaran dengan kuasa masukan aktif. Nilai ini tidak dapat ditentukan daripada label watt lampu sahaja.

Nilai silau melalui luminans, geometri dan kedudukan pemerhati dalam pemasangan dirancang. Nilai UGR katalog berasaskan keadaan pengiraan tertentu dan tidak boleh digunakan untuk mengaitkan kesan perubatan dengan lampu.

Untuk pengisytiharan jangka hayat, minta keadaan suhu, ukuran pengekalan fluks serta skop jaminan. Membahagi 50,000 jam dengan 12 jam sehari memberikan sekitar 11.4 tahun; hasil aritmetik ini bukan jaminan perkhidmatan tanpa gangguan sepanjang tempoh sama.

Minta ujian, keserasian serta jaminan produk lengkap. Jenama pemacu atau struktur litar berpengasingan/tanpa pengasingan sahaja tidak mencukupi untuk menilai panel. Reka bentuk optik, haba dan mekanik turut mempengaruhi hasil operasi.

Jenama	Philips	Osram	LIFUD	EAGLERISE	DONE
Harga	Bandingkan sebut harga	Bandingkan sebut harga	Bandingkan sebut harga	Bandingkan sebut harga	Bandingkan sebut harga
Waranti	Bergantung pada model dan syarat	Bergantung pada model dan syarat	Bergantung pada model dan syarat	Bergantung pada model dan syarat	Bergantung pada model dan syarat

Contoh pembekal pemacu panel

Bagaimanakah panel LED dipasang?

Teliti rajah serta manual model bagi empat kaedah siling berikut:

Peletakan pada siling gantung modular

Semak fungsi komponen siling untuk mengelakkan penanggalan atau pengubahsuaian tidak sesuai. Personel kompeten perlu memutuskan bekalan dan memasang mengikut rajah pengilang. Sahkan titik sokongan, dimensi serta akses pemacu juga.

Pemasangan dengan sistem gantung

Laraskan ketinggian serta bekalan mengikut arahan pengilang; semak sambungan kit serasi dan agihan beban. Ilustrasi menunjukkan contoh empat kabel yang disambungkan kepada empat titik gantung.

Pemasangan dengan bingkai luar permukaan

Ikuti manual kit untuk sambungan serta urutan kerja. Dalam contoh, tiga sisi bingkai dipasang pada siling, panel dimasukkan dan sisi terbuka ditutup.

Pemasangan dengan komponen spring

Sahkan bukaan serta arahan model sebelum pemasangan. Penetapan sesetengah panel kecil menyerupai produk berikut: Downlight LED terbenam.

Sediakan ruang penggantian sebenar dalam siling

Ukur bukaan sedia ada dan sahkan cara panel disokong atau ditetapkan. Sediakan ruang mencukupi bagi pemacu, sambungan serta penanggalan. Ini membolehkan perbandingan keserasian pemasangan sebenar, bukan bingkai kelihatan sahaja.

Di manakah panel LED digunakan?

Panel boleh dipertimbangkan di pelbagai ruang apabila taburan, penggunaan dan rupa sesuai dengan projek. Contoh pemasangan lazim ialah:

• Siling dan penggantian lampu pendarfluor berkekisi;
• Pemasangan dinding apabila dibenarkan model;
• Penyepaduan hiasan dengan pengurusan haba serta akses penyelenggaraan dikekalkan;
• Susunan lain yang dibenarkan pengilang secara jelas.

Panel boleh digunakan di pejabat, kedai, sekolah, bangunan kesihatan, kediaman atau tempat letak kereta. Produk berdimensi luar sama tidak semestinya memberikan prestasi sama di semua ruang ini.

Bagaimanakah pasaran panel LED dinilai?

Faktor yang menentukan keperluan pembelian

Nilai peluang perdagangan melalui projek sasaran serta pasaran tempatan. Pengubahsuaian, bangunan baharu, kawalan serta penambahbaikan penggunaan tenaga boleh mewujudkan permintaan. Namun, jualan sendiri tidak boleh dikira daripada ramalan pertumbuhan global tanpa sumber serta kaedah jelas.

Dalam tawaran, bandingkan penyepaduan siling selain watt nominal. Minta stok, sokongan serta prestasi boleh disahkan dinyatakan dengan jelas.

Perkara yang mempengaruhi perkembangan pasaran

• Kecekapan dan kawalan: nilai keperluan pengubahsuaian, pemalapan serta pengurusan setiap projek.
• Pembangunan produk: bandingkan profil, kawalan bersepadu, pemaparan warna dan penyelenggaraan melalui data model.
• Pengubahsuaian dan pemasangan baharu: teliti keperluan sebenar ruang komersial, kediaman serta institusi yang disasarkan tawaran.

Perkara sebut harga untuk perniagaan

Skop kerja	Perkara yang perlu diterangkan dalam tawaran
Kawalan	Keserasian pemalapan, sensor serta pengurusan: sahkan fungsi disokong model.
Aplikasi	Keperluan pejabat, sekolah, kedai atau ruang lain: jangan memindahkan penyelesaian sama tanpa menilai semula projek.
Projek dan sokongan	Penyepaduan siling, keseragaman, kawalan silau, akses pemacu serta ketersediaan alat ganti.

Dalam pemasangan berperingkat, rekod panel diluluskan serta ciri permukaan. Bandingkan kelompok berikutnya dengan sampel ketika menyala dan padam. Tona bingkai, rupa peresap serta taburan cahaya mempengaruhi kesatuan visual.

Apakah masalah mutu yang mungkin berlaku pada panel LED?

1. Kawasan gelap. Menggunakan pandu lebih tebal bukan pembaikan automatik; 2.0T dan 3.0T hanyalah contoh ketebalan. Dalam panel bercahaya dari tepi, semak LED, pemasangan serta sistem optik sebelum menentukan punca.

2. Perubahan warna di tepi. Bezakan penuaan bahan optik daripada perubahan warna LED. Laraskan jarak atau ganti komponen hanya mengikut prosedur pengilang; perubahan tidak serasi boleh mengurangkan keseragaman.

3. Perubahan warna di tengah. Untuk membezakan perubahan berpunca daripada peresap dan pandu, panduan punca panel LED menguning boleh diteliti.

4. Cahaya berombak atau tidak sekata. Semak suhu, bahan dan pemasangan sebelum memilih alat ganti. Pemantul atau optik berubah bentuk boleh menyebabkan tanda ini tetapi rupa sahaja tidak membuktikan punca.

5. Cahaya terputus-putus. Semak keserasian modul, pemacu, bekalan serta dimmer bersama dahulu. Pelbagai kerosakan boleh menyebabkan kerlipan, maka jangan mengganti komponen berdasarkan tanda sahaja.

Wujudkan kawasan percubaan kecil untuk pengubahsuaian pejabat

Contohnya, gunakan panel percubaan di beberapa meja pejabat sama untuk menilai pantulan skrin, rupa siling serta permukaan kerja bersama. Kekalkan keadaan cahaya siang dan kawalan serupa, bukan membandingkan lampu sedia ada serta baharu pada waktu berbeza. Kawasan percubaan menyokong keputusan pemasangan tanpa menggantikan pengiraan serta dokumen teknikal.

Jangan memilih pemacu gantian melalui watt sahaja

Simpan model lengkap pemacu, arus keluaran, julat voltan operasi serta antara muka kawalan dalam rekod penyelenggaraan. Label kuasa sama mungkin berkaitan dengan susunan LED berbeza. Sebelum alat ganti dipasang, personel kompeten perlu mengesahkan sambungan, pengasingan serta keadaan suhu melalui dokumen pengilang.

Jangan melengkapkan pesanan melalui jadual dimensi sahaja: perhatikan panel pada siling serta dari kedudukan kerja. Tawaran boleh dibandingkan secara bermakna dengan susunan, kawalan dan keadaan operasi sama. Rekod model, optik serta suhu warna untuk peluasan kemudian; tentukan akses pemacu dan alat ganti. Dengan itu, pelan penyelenggaraan berasaskan konfigurasi disahkan, bukan jenama komponen atau slogan jangka hayat komersial.
