Pilih penarafan IP lampu LED mengikut pendedahan sebenar
Label dalaman atau luaran sahaja belum cukup untuk memilih IP. Di Malaysia, koridor berbumbung, gudang berhabuk dan ruang yang dicuci dengan hos menghadapi pendedahan berlainan. Tentukan cara habuk dan air menyentuh lampu sebelum menyemak kod bersama arahan pengeluar. Panduan ini membezakan rendaman sementara daripada operasi berterusan di dalam air. IP menerangkan perlindungan perumah, bukan semua ketahanan terhadap persekitaran.
Apakah yang diterangkan dan tidak diterangkan oleh kod IP?
Teliti juga: lampu LED kedap. IP tidak membuktikan ketahanan hentaman, perlindungan letupan atau ketahanan kimia. Penarafan rendaman juga tidak meluluskan semua kaedah pencucian. Jadual asas di bawah menunjukkan 0–6 bagi pepejal dan 0–8 bagi air; IPX9 turut wujud. IEC 60529 menyatakan dua kumpulan perlindungan ini melalui digit berasingan.
Penerangan dan teks imej
- Kod IP mempunyai dua kedudukan perlindungan. Jika sesuatu ciri tidak dinyatakan, X digunakan pada kedudukan itu. X tidak membawa maksud yang sama dengan angka 0.
- Kedudukan pertama, 0–6 atau X: perlindungan terhadap akses ke bahagian berbahaya dan kemasukan objek pepejal asing.
- Kedudukan kedua, 0–9 atau X: perlindungan terhadap kemasukan air. Gambar lama hanya menunjukkan 0–8 dan tidak lengkap. IPX9 merujuk ujian pancutan bersuhu serta bertekanan tinggi; ia tidak secara automatik memenuhi penarafan pancutan atau rendaman lain.
Bandingkan ujian pepejal dan air dalam dua jadual berasingan ini:
Digit pertama: objek pepejal dan habuk
Digit pertama menerangkan perlindungan terhadap akses ke bahagian berbahaya serta kemasukan objek pepejal. Sesetengah tahap turut meliputi habuk.
| Digit | Skop perlindungan yang dinyatakan | Penerangan |
| 0 | Tiada perlindungan terhadap pepejal dinyatakan. | Tiada perlindungan dinyatakan |
| 1 | Terhadap objek berdiameter sekurang-kurangnya 50 mm | Perlindungan terhadap objek sekurang-kurangnya 50 mm dan akses dengan belakang tangan. |
| 2 | Dalam keadaan ujian, melindungi daripada akses dengan jari dan objek pepejal berdiameter sekurang-kurangnya 12.5 mm. | Terhadap objek berdiameter sekurang-kurangnya 12.5 mm |
| 3 | Terhadap objek berdiameter sekurang-kurangnya 2.5 mm | Menghalang akses dengan alat serta kemasukan objek sekurang-kurangnya 2.5 mm. |
| 4 | Terhadap objek berdiameter sekurang-kurangnya 1.0 mm | Melindungi daripada objek sekurang-kurangnya 1 mm; digit ini bukan pernyataan kedap habuk. |
| 5 | Perlindungan habuk dengan kemasukan terhad | Habuk boleh masuk tetapi tidak boleh mencapai jumlah yang menjejaskan operasi atau keselamatan dalam ujian berkaitan. |
| 6 | Kedap habuk | Kedap habuk mengikut ujian. Istilah 100% tidak bermaksud tahan terhadap semua pendedahan lain. |
Digit kedua: air dan keadaan ujian
Digit kedua menerangkan perlindungan air dalam skop ujian yang berkaitan.
| Digit | Skop perlindungan yang dinyatakan | Penerangan ujian |
| 0 | Tiada perlindungan dinyatakan | Tiada perlindungan air dinyatakan. |
| 1 | Perlindungan terhadap titisan air menegak. | Titisan menegak tidak boleh menyebabkan kesan memudaratkan dalam keadaan ujian. |
| 2 | Perlindungan daripada titisan menegak apabila perumah dicondongkan sehingga 15°. | Titisan menegak pada perumah yang condong sehingga 15°. |
| 3 | Perlindungan terhadap semburan air; bukan kelulusan rendaman. | Semburan sehingga 60° dari arah menegak tidak boleh menyebabkan kesan memudaratkan dalam keadaan ujian. |
| 4 | Perlindungan terhadap percikan air. | Percikan dari semua arah tidak boleh menyebabkan kesan memudaratkan dalam keadaan ujian. |
| 5 | Perlindungan terhadap pancutan air | Ujian pancutan sekurang-kurangnya 3 minit; tempoh sebenar bergantung pada kaedah serta saiz perumah. Tiada kesan memudaratkan dibenarkan. |
| 6 | Perlindungan terhadap pancutan air kuat. | Ujian pancutan kuat sekurang-kurangnya 3 minit mengikut kaedah berkaitan; tiada kesan memudaratkan dibenarkan. |
| 7 | Perlindungan semasa rendaman sementara. | Sumber merumuskan ujian sebagai 30 minit dan 1 m. Keadaan tepat bergantung pada kaedah serta saiz perumah; angka ini tidak membenarkan operasi berterusan di dalam air. |
| 8 | Perlindungan semasa rendaman berterusan. | Pengeluar perlu menyatakan kedalaman, tempoh dan syarat lain. |
Ruang dalaman mungkin dicuci dengan kerap, manakala lampu luar mungkin berada di bawah bumbung. Oleh itu, jangan pilih IP22, IP44, IP54, IP65, IP66, IP67 atau IP68 hanya berdasarkan lokasi dalaman atau luaran. Kesesuaian bergantung pada pendedahan sebenar.
Nyatakan bentuk pendedahan kepada air
Asingkan hujan, pencucian langsung, air bertakung dan rendaman dalam permintaan. Sertakan arah pemasangan serta keadaan sekeliling. Label luaran sahaja tidak menerangkan pendedahan berlainan yang perlu disahkan.
Bagaimana memilih IP untuk luminair LED?
| Kod IP | Perlindungan terhadap objek pepejal | Perlindungan terhadap air |
|---|---|---|
| IP20 | Perlindungan terhadap objek sekurang-kurangnya 12.5 mm dan akses ke bahagian berbahaya yang ditentukan dalam ujian | Tiada perlindungan air dinyatakan |
| IP23 | Seperti IP2X | Semburan sehingga 60° dari arah menegak |
| IP44 | Perlindungan daripada objek sekurang-kurangnya 1 mm | Percikan dari semua arah |
| IP54 | Kemasukan habuk terhad tanpa mencapai tahap memudaratkan | Percikan dari semua arah |
| IP65 | Kedap habuk | Pancutan air |
| IP66 | Kedap habuk | Jet air kuat |
| IP67 | Kedap habuk | Rendaman sementara dalam keadaan ujian standard |
| IP68 | Kedap habuk | Rendaman berterusan dalam keadaan yang ditentukan pengeluar |
Penyambung dan kotak sambungan perlu sesuai dengan keseluruhan sistem. Penarafan rendaman tidak membuktikan ujian pancutan telah diluluskan. Bagi IP68, sahkan tempoh, kedalaman dan kegunaan yang dibenarkan; jangan tetapkan satu had meter untuk semua produk. Lampu tanam tanah, sauna, kolam dan bilik air memerlukan penilaian persekitaran tersendiri. IP tidak membuktikan ketahanan terhadap bahan kimia, haba, kakisan atau wap.
Skop perlindungan lampu IP22
Sesetengah produk mungkin mempunyai IP22. Kumpulan berkaitan: pencahayaan rel. Jangan pilih hanya kerana lokasinya di dalam bangunan. Tahap ini menerangkan perlindungan ujian daripada objek sekurang-kurangnya 12.5 mm serta titisan menegak apabila perumah condong sehingga 15°.

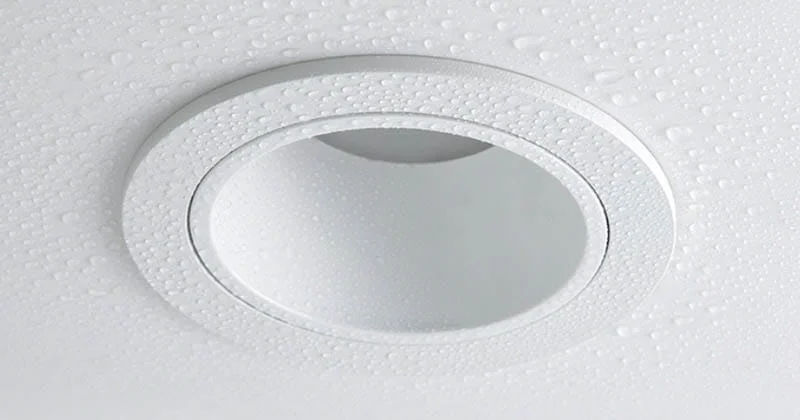

Skop perlindungan lampu IP54
Semak lokasi dan pendedahan sebenar sebelum memilih IP54. Tahap ini menggabungkan perlindungan habuk dengan percikan air tetapi tidak kedap habuk sepenuhnya. Ia tidak semestinya sesuai untuk setiap balkoni, dapur atau bilik air.
Skop perlindungan lampu IP65
Kumpulan produk berkaitan: lampu downlight bilik air dan Pencahayaan jalan. IP65 menunjukkan kedap habuk dan perlindungan daripada pancutan air; ia boleh berguna di luar atau di kawasan pencucian apabila keadaan sesuai. Tahap ini tidak membuktikan perlindungan letupan. Loji kimia atau lombong mungkin memerlukan penilaian serta dokumen khusus.
Skop perlindungan lampu IP66
Jangan anggap IP66 membenarkan penggunaan di dalam air. Tahap ini berkaitan pancutan kuat dan boleh ditemui pada lampu limpah atau produk berikut: lampu terbenam luaran.
IP67: rendaman sementara
Untuk lampu tanam tanah, semak penyambung, saliran dan cara pemasangan. IP67 merangkumi rendaman sementara yang ditentukan melalui ujian, bukan kelulusan automatik operasi berterusan di dalam air. IP lebih tinggi bukan jaminan hayat umum.

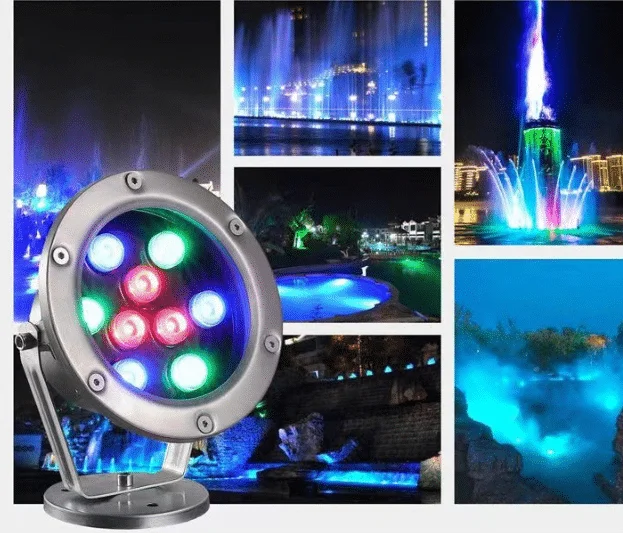

IP68: keadaan rendaman yang dinyatakan
Kumpulan produk berkaitan: penyelesaian pencahayaan kolam. Keluli tahan karat 304 atau bekalan 12/24 V AC/DC sahaja tidak membuktikan sistem sesuai; itu ialah contoh daripada sumber. Untuk IP68, semak kegunaan, suhu, kedalaman dan keadaan rendaman berterusan yang dibenarkan pengeluar.
Semak luminair, penyambung dan aksesori bersama
Pilih berdasarkan pendedahan sebenar dan kekalkan perlindungan pada aksesori serta sambungan. Jangan anggap semua ruang dalaman perlu IP54 atau semua lokasi luar hanya memerlukan IP65–IP66. Untuk rendaman, baca IP68 bersama syarat penggunaan yang dinyatakan.
Apabila meminta sampel, terangkan lokasi pemasangan, habuk dan bentuk pendedahan air.
Selepas membuka lampu atau mengganti aksesori, semak gasket, penutup dan penyambung mengikut arahan. Simpan kod alat ganti yang dibenarkan; penarafan perumah tidak menggantikan keserasian sambungan.
IPX9 tidak menggantikan ujian air lain
IPX9 ditambah dalam pindaan IEC 60529 pada 2013 dan berkaitan pancutan air bersuhu serta bertekanan tinggi. IPX9 sahaja tidak membuktikan pematuhan IPX5, IPX6, IPX7 atau IPX8. Jika pendedahan melibatkan beberapa bentuk air, perlukan rekod bagi tahap berkaitan. Ujian menggunakan air tawar; bahan pencuci perlu dinilai secara berasingan. Sumber: IEC 60529:1989/AMD2:2013.
Jangan kelirukan X dengan angka 0
X bermaksud digit pada kedudukan itu tidak dinyatakan, bukannya tahap 0 atau perlindungan menyeluruh. Sebagai contoh, pernyataan perlindungan air sahaja tidak membolehkan perlindungan pepejal disimpulkan. Nyatakan kedua-dua keperluan serta keadaan pemasangan dalam pesanan.
Sebelum memesan, padankan penarafan dengan persekitaran tapak. Terangkan habuk, bahan pencuci, kebolehcapaian dan bentuk air: titisan, hujan tempias, cucian, takungan atau rendaman. Semak keserasian luminair dengan aksesori kerana kotak atau kabel yang tidak sesuai boleh menjejaskan sistem. Simpan arahan untuk pemeriksaan penutup serta gasket ketika penyelenggaraan.
